Konstrukcja gruntowa 8 paneli (panel max 1303 x 2465 mm)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Konstrukcja gruntowa 8 paneli

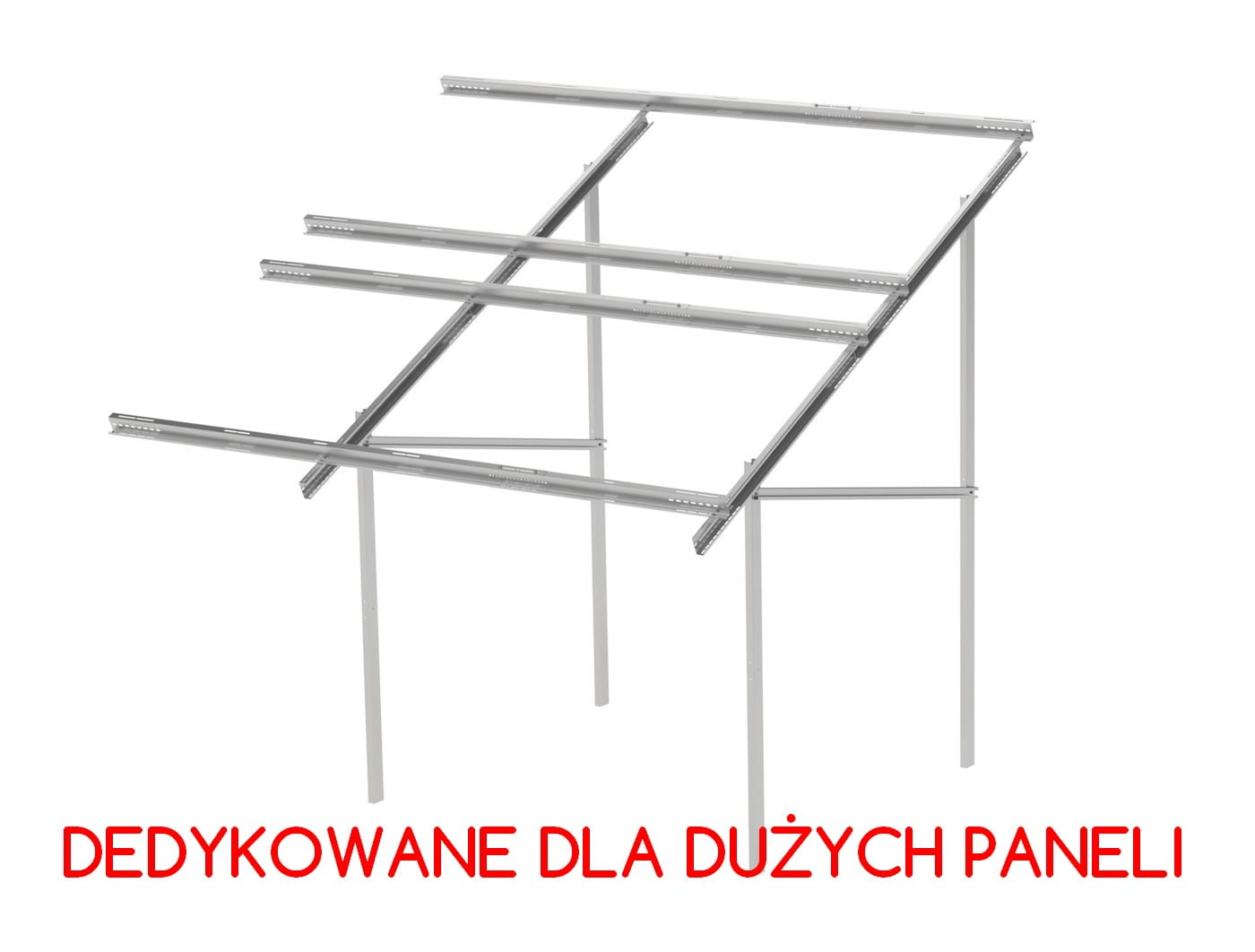

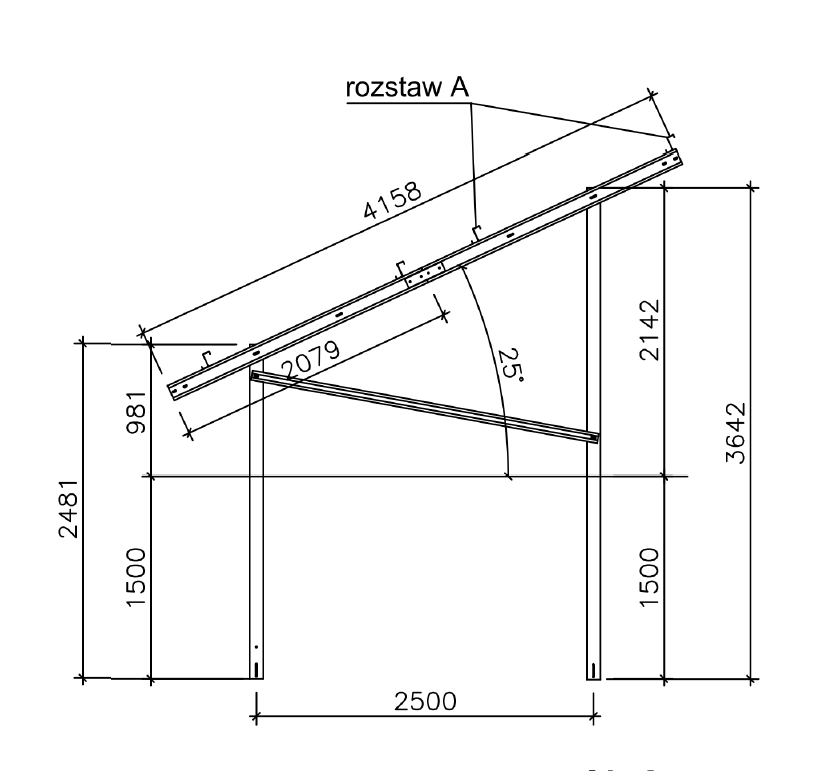

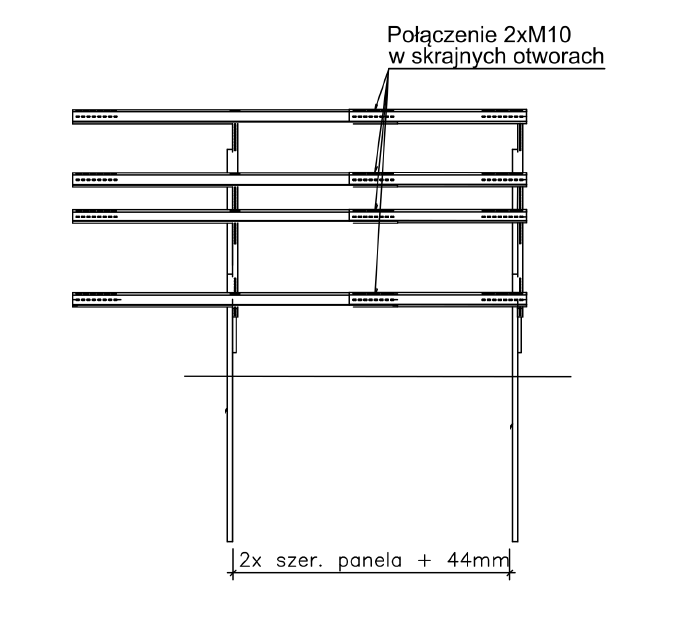

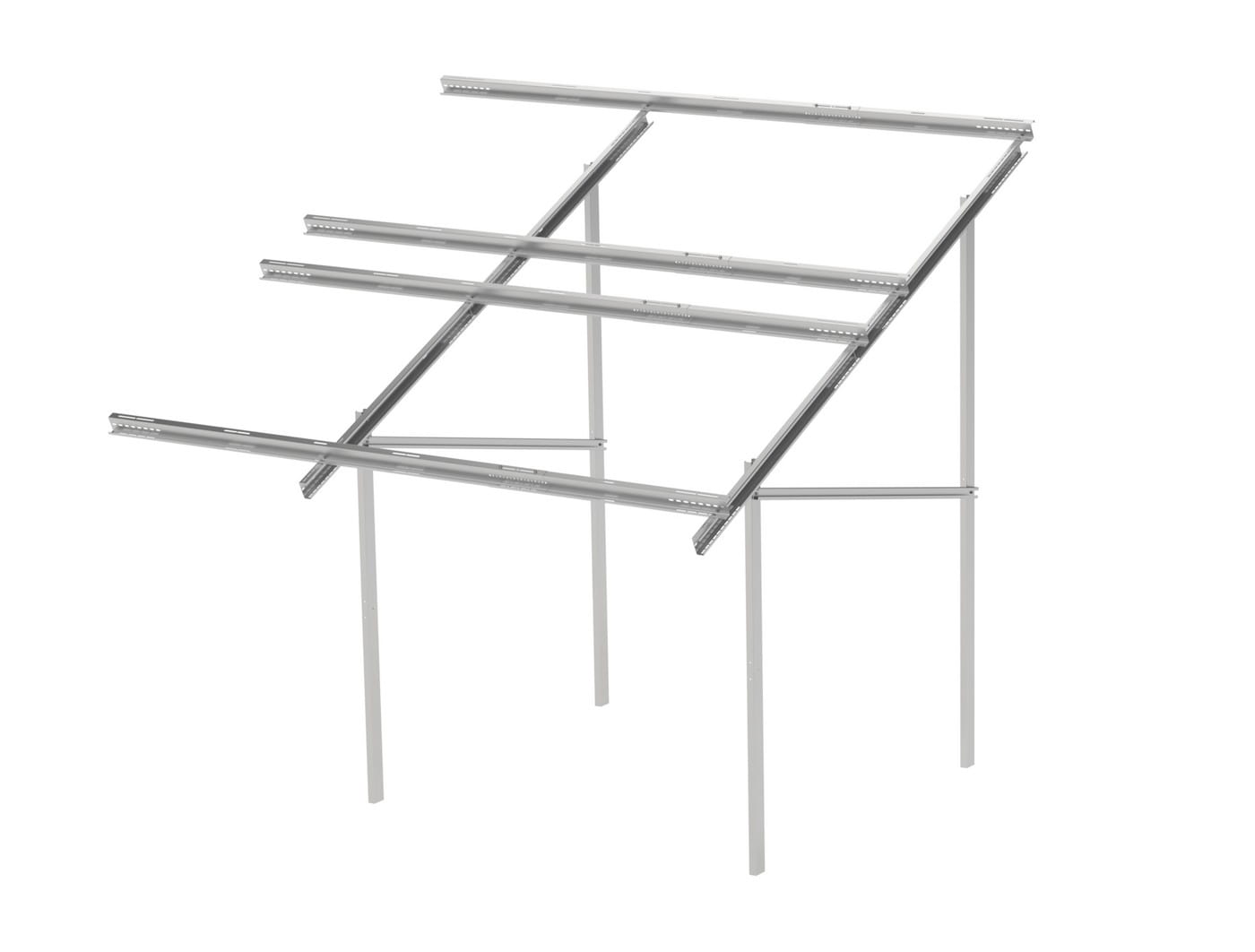

Dwupodporowa konstrukcja gruntowa umożliwiająca montaż 8 paneli fotowoltaicznych w układzie pionowym w dwóch rzędach.
Maksymalne wymiary paneli: 2465x1303mm
Minimalna szerokość paneli: 1130mm
W naszej ofercie posiadamy również konstrukcje gruntowe na mniejsze panele – wszystkie dostępne warianty znajdują się w zakładce KONSTRUKCJE GRUNTOWE
Kluczowe elementy konstrukcji wykonane są ze stali S320GD z powłoką magnezowo-cynkową Magnelis® ZN430.
Konstrukcje są odpowiednie do montażu w I strefie wiatrowej i II strefie śniegowej oraz na wysokości do 300 m n.p.m.
W skład oferowanego zestawu wchodzą:
| Lp. | Oznaczenie | Nazwa | Wymiary/DIN | Długość | Sztuk | ||||||
| 1 | RX-SD-2500 | Słup wysoki | C100x50x20x2.5 | 3642 | 3 | ||||||
| 2 | RX-SK | Słup niski | C100x50x20x2.5 | 2481 | 3 | ||||||
| 3 | RX-R-2500 | Rygiel | C120x50x20x2.0 | 2071 | 6 | ||||||
| 4 | RX-Z-2500 | Zastrzał | C70x35x20x2.0 | 2612 | 3 | ||||||
| 5a | RX-P3-2500 | Płatew | Z100x48x52x1.5 | 1637 | 8 | ||||||
| 5b | RX-P4-2500 | Płatew | Z100x48x52x1.5 | 3273 | 4 | ||||||

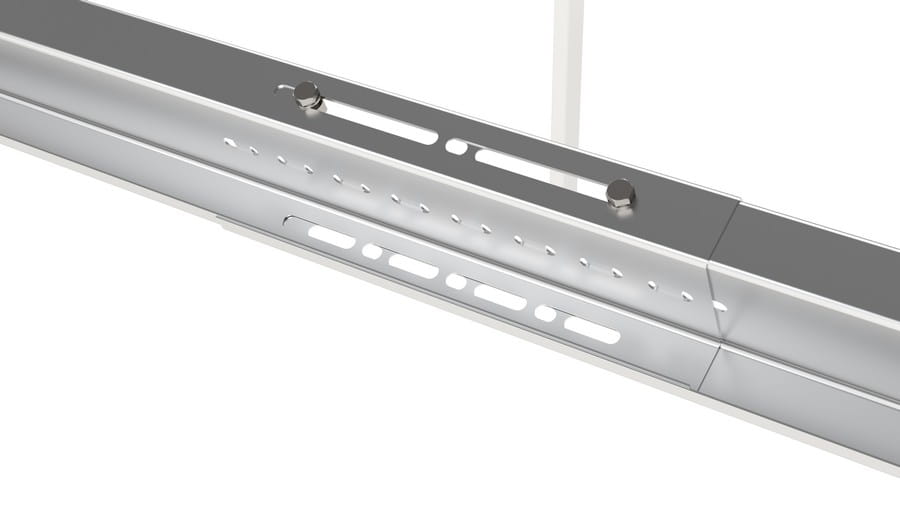

| 6 | RX-L-2500 | Łącznik rygla | C115x45x20x2.5 | 300 | 3 | ||||||
| 7 | KK | Klema końcowa | dobrane do paneli | 8 | |||||||
| 8 | KS | Klema środkowa | dobrane do paneli | 12 | |||||||
| 9 | SIM8-40 | Śruba imbusowa | M8-35 | 28 | |||||||
| 10 | NR-M8-50/15 | Nakrętka rombowa | M8 50/15 | 28 | |||||||
| 11 | SS10-20 | Śruba sześciokątna | M10-20 | 44 | |||||||
| 12 | NSH-M10 | Nakrętka samohamowna | M10 | 44 | |||||||
| 13 | PP-M10 | Podkładka poszerzana | M10 | 88 | |||||||
| 14 | PSP-M8 | Podkładka sprężysta | M8 | 28 |
Waga zestawu: 236 kg
Karta techniczna udostępniana jest klientom po zakupie lub na zapytanie.
