Konstrukcja gruntowa 12 paneli (panel max 1200 x 2210 mm)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis

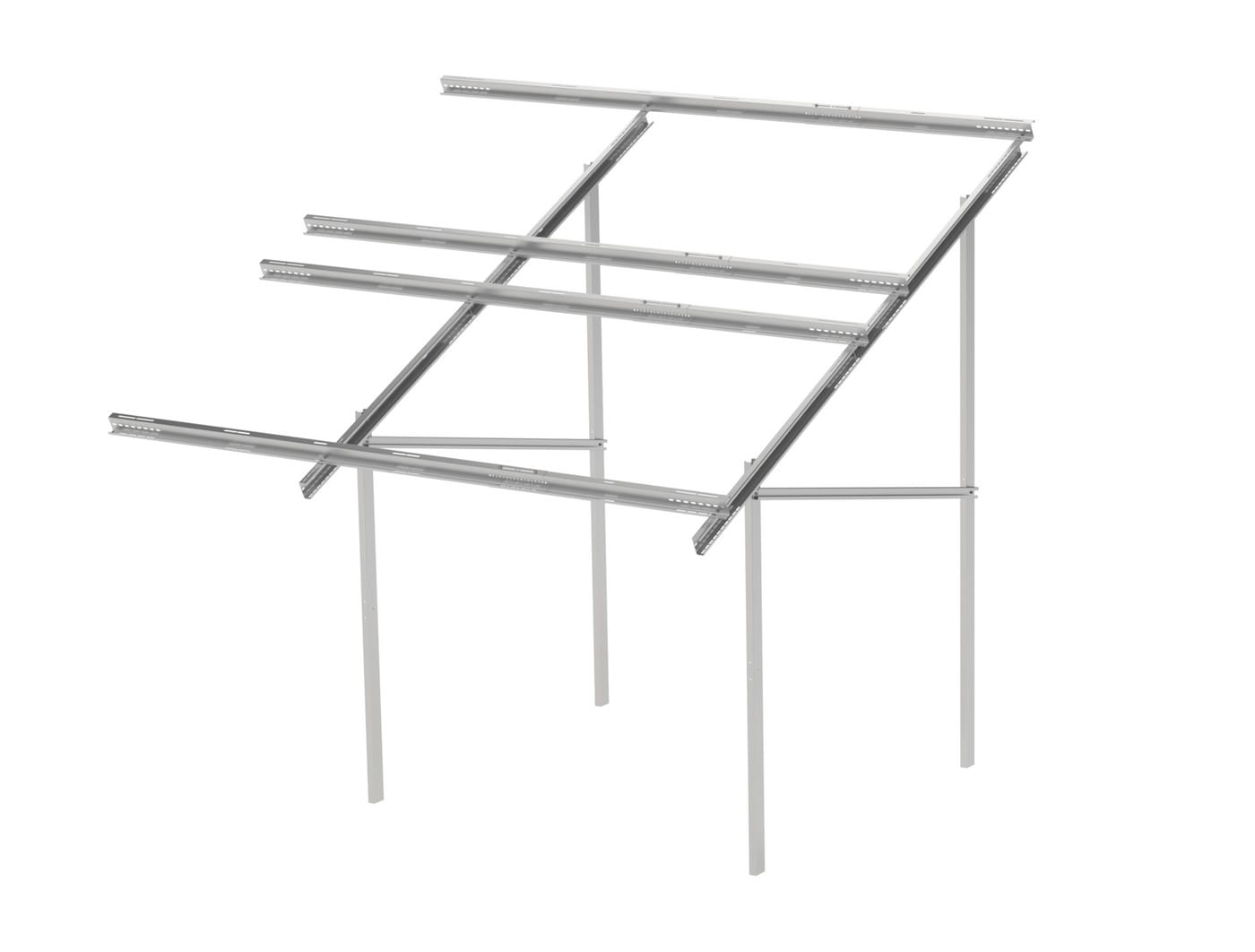

Konstrukcja gruntowa 12 paneli

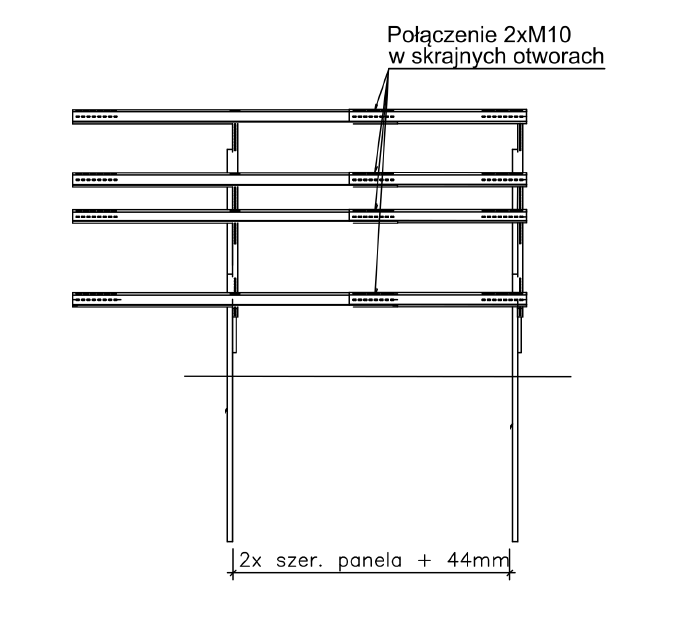

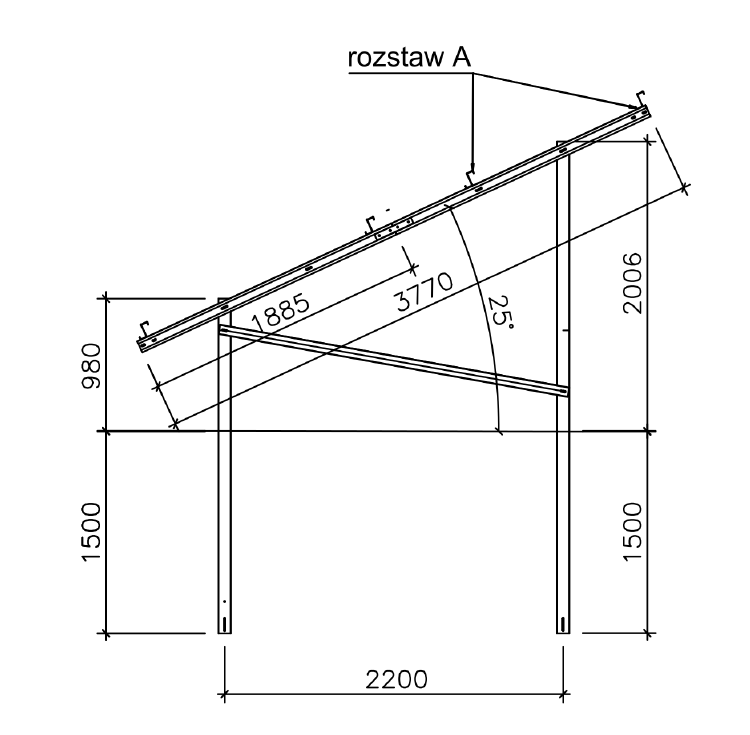

Dwupodporowa konstrukcja gruntowa umożliwiająca montaż 12 paneli fotowoltaicznych w układzie pionowym w dwóch rzędach.
Maksymalne wymiary paneli: 2210x1200mm
W naszej ofercie posiadamy również konstrukcje gruntowe na większe panele – wszystkie dostępne warianty znajdują się w zakładce KONSTRUKCJE GRUNTOWE
Kluczowe elementy konstrukcji wykonane są ze stali S320GD z powłoką magnezowo-cynkową Magnelis® ZN430.
Konstrukcje są odpowiednie do montażu w I strefie wiatrowej i II strefie śniegowej oraz na wysokości do 300 m n.p.m.
W skład oferowanego zestawu wchodzą:
|
Lp. |
Oznaczenie |
Nazwa |
Wymiary/DIN |
Długość |
Sztuk |
|
1 |
RX-SD-2200 |
Słup wysoki |
C100x50x20x2.5 |
3506 |
4 |
|
2 |
RX-SK |
Słup niski |
C100x50x20x2.5 |
2481 |
4 |
|
3 |
RX-R-2200 |
Rygiel |
C100x50x20x2.0 |
1885 |
8 |
|
4 |
RX-Z-2200 |
Zastrzał |
C70x35x20x2.5 |
2346 |
4 |
|
5a |
RX-P1-2200 |
Płatew |
Z100x48x52x1.5 |
1400 |
8 |
|
5b |
RX-P2-2200 |
Płatew |
Z100x48x52x1.5 |
2600 |
8 |
|
6 |
RX-L-2200 |
Łącznik rygla |
C90x45x20x2.5 |
300 |
4 |
|
7 |
KK |
Klema końcowa |
dobrane do paneli |
8 |
|
|
8 |
KS |
Klema środkowa |
20 |
||
|
9 |
SIM8-35 |
Śruba imbusowa |
M8-35 |
40 | |
|
10 |
NR-M8-50/15 |
Nakrętka rombowa |
M8 50/15 |
40 |
|
|
11 |
SS10-20 |
Śruba sześciokątna |
M10-20 |
64 |
|
|
12 |
NSH-M10 |
Nakrętka samohamowna |
M10 |
64 |
|
|
13 |
PP-M10 |
Podkładka poszerzana |
M10 |
128 |
|
|
14 |
PSP-M8 |
Podkładka sprężysta |
M8 |
|
40 |
Waga zestawu: 196 kg
Karta techniczna udostępniana jest klientom po zakupie lub na zapytanie.
W razie pytań pozostajemy do Państwa dyspozycji, kontakt:
- tel: 883111810
- e-mail: sklep@plant-tech.pl
